从智能手机到人工芯片，集成电路（芯片）已深度嵌入现代生活的每一个角落。然而，一枚指甲盖大小的芯片从沙子到成品，背后是一条绵延数百道工序的精密智造链。在这条链条中，真空泵贯穿始终，堪称保障芯片性能与良率的“幕后英雄”

一、芯片是如何诞生的？

集成电路的制造流程可分为三大阶段：

设计阶段——芯片的“蓝图”规划。工程师完成电路设计，输出用于制造掩膜版的数据。

硅片制造——芯片的“地基”准备。将高纯度二氧化硅提炼成单晶硅锭，切割、抛光成光滑的晶圆。

 晶圆加工（前道工序）——芯片制造的核心。在晶圆上雕刻出数以亿计的晶体管，包含薄膜沉积、光刻、刻蚀、离子注入等关键工艺。

封装与测试（后道工序）——将加工好的晶圆切割成独立芯片，进行封装保护与功能测试。

在集成电路晶圆制造的前道工艺中，共有28项工艺环节需要洁净真空环境。

二、真空泵应用于哪些核心环节？

1.薄膜沉积：为芯片“搭建骨架”

薄膜沉积通过在晶圆表面沉积导电层或绝缘层，为芯片构建电路基础、化学气象沉积（CVD）和物理气相沉积（PVD）均需在真空环境中完成。真空泵快速抽离墙体内空气分子，将压力降至10⁻²至10⁻⁶帕量级，确保反应气体均匀分布并避免杂质干扰。

2.刻蚀：为芯片“雕刻电路”

刻蚀通过物理化学手段去除硅片表面多余材料，用于定义电路图案。干法刻蚀（如等离子体刻蚀）必须在真空环境腔中进行。真空泵需迅速排除含氟、含氯等腐蚀性工艺气体与硅基粉尘，同时维持稳定的低压环境。若真空度不足，残留气体会导致刻蚀速率不均甚至设备污染。

3.离子注入：为芯片“赋予电性”

离子注入通过高能离子束轰击硅片，改变其电学特性。该工艺需在超高真空（10⁻⁴至10⁻⁷帕）环境下进行，以防止气体分子与离子束碰撞造成能量损失或路径偏移。

4.光刻：为“芯片”印制蓝图

光刻是半导体制造中最精密的图形转移工艺。高端光刻设备（如EUV光刻机）的光学系统需在真空下运行，以避免电子散射，确保聚焦精度达到纳米级。真空泵在此类设备中负责维持10⁻³至10⁻⁵帕的真空度。

5.封装测试：为芯片“穿上铠甲”

在气密性封装工艺中，真空泵用于抽除封装腔体内的空气，防止水汽或氧气残留导致器件氧化失效。真空压力烧结、真空回流焊等工艺也需依赖真空泵控制环境。

此外，在晶圆传输、测量等环节同样需要洁净的真空环境。

三、为什么必须用“干式真空泵”？

集成电路制造对真空环境的要求极为严苛——微量油雾、粉尘都会直接造成晶圆线路缺陷报废。因此，半导体产线普遍使用无油的干式真空泵。

根据工艺的严苛程度，干式真空泵可分为三类：

清洁工艺用泵：用于晶圆传输、测量、光刻等无粉尘、无腐蚀性气体的环节。

中等工艺用泵：用于去胶、刻蚀、氧化、离子注入等产生大量粉尘或粘粘稠性、腐蚀性副产物的环节。

四、市场与国产替代：百亿赛道的机遇

真空泵市场需求正呈现结构性爆发态势。2025年我国真空泵市场规模预计突破800亿元。其中，半导体领域已成为真空泵技术壁垒最高、应用最广的第一大市场。全球半导体用真空干泵2025年市场规模约32.1亿美元，预计2032年将达到61.83亿美元。

然而，半导体级真空泵长期被爱德华、然而，半导体级真空泵长期被爱德华（Edwards）、荏原（Ebara）等海外巨头主导。2025年国产半导体用真空泵市场占有率已提升至约31%-35，但国产化率仍不足30%，进口替代空间超百亿元。

五、思贝乐：助力半导体真空设备国产化

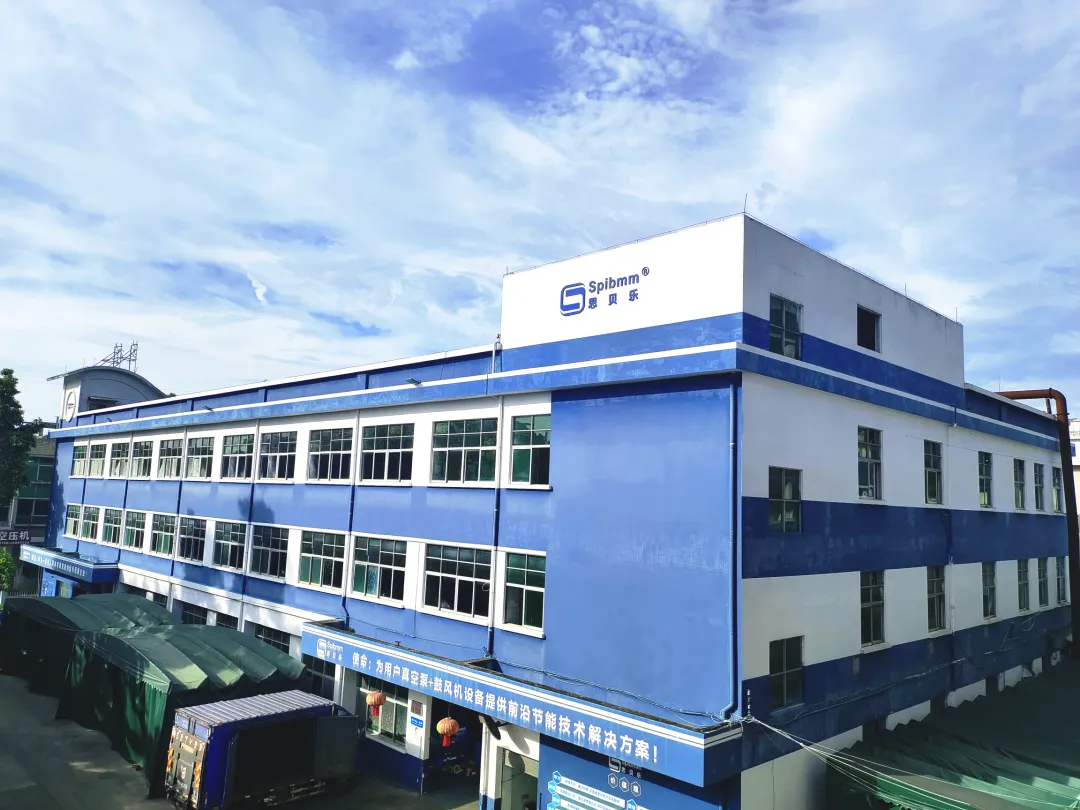

广东思贝乐能源装备科技有限公司是国内一线技术水平的真空泵生产厂家、国家级科技型企业、创新型企业、专精特新企业、国家高新技术企业。公司专注于节能真空泵、节能鼓风机等产品的设计、研发、生产与销售。

针对半导体行业对高洁净真空环境的严苛要求，思贝乐推出ZHS系列无油节能真空泵，以“无油洁净、超低能耗。拆低噪音。1年回报、AI智能化”等核心优势，精准匹配半导体个关键环节需求。无油设计杜绝了油污污染风险。

在实际应用中，某半导体企业引入思贝乐无油永磁变频真空泵后，真空度可达10⁻⁵帕级，芯片光刻良率从88%提升至96%；通过智能变频调节抽气速率，节能效率超50%，每年节省电费超200万元，同时延长设备使用寿命3倍以上。

此外，思贝乐磁悬浮无油真空泵可满足Class 10级洁净环境要求，有效解决真空泵振动影响良率的行业痛点。

结语

从薄膜沉积到刻蚀，从离子注入到封装测试，真空泵贯穿芯片制造的每一个核心环节，其性能直接决定了芯片的良率、功耗与可靠性。随着半导体制程向3纳米以下迈进，对真空系统的抽速、极限真空度及洁净度提出了更高要求。

思贝乐能源装备科技有限公司将坚持以技术创新为驱动，持续深耕半导体真空设备领域，以高品质的无油节能真空泵产品，助力中国集成电路产业实现核心设备自主可控，为“中国芯”的崛起贡献思贝乐力量。
